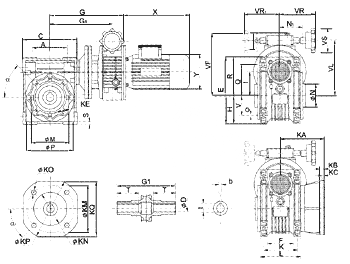

產品介紹產品圖紙

產品編號：10201557114

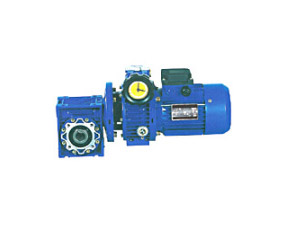

產品名稱：鋁合金殼無級蝸輪系列
產品類別：蝸輪蝸桿減速機系列
產品型號：無級

Size a a1 A K KC KE KM KN(HB) KO M N(h8) N1 O Q S V b D(H7) t T F FB FL F FB FL F FB FL F FB FL 40/0.18 45o 45o 70 60 4 5 4 M6x8(n,4) 87 115 87 60 95 60 9(n,4) 9.5(n,4) 9(n,4) 75 60 36.5 6.5 55 6.5 35 6(6) 18(19) 20.8(21.8) 26 50/0.18 45o 45o 80 70 5 5 5 M8x10(n,4) 90 130 90 70 110 70 11(n,4) 9.5(n,4) 11(n,4) 85 70 43.5 8.5 64 7 40 8(8) 25(24) 28.3(27.3) 30 50/0.37 63/0.37 45o 45o 100 85 6 5 6 M8x14(n,8) 150 165 150 115 130 115 11(n,4) 11(n,4) 11(n,4) 95 80 53 8.5 80 8 50 8(8) 25(28) 28.3(31.3) 36 63/0.55 63/0.75 75/0.37 45o 45o 120 90 6 - - M8x14(n,8) 165 - - 130 - - 14(n,4) - - 115 95 57 11 93 10 60 8(10) 28(35) 31.3(38.3) 40 75/0.55 75/0.75 75/1.1 75/1.5 90/0.55 45o 45o 140 100 6 - - M10x18(n,8) 175 - - 152 - - 14(n,4) - - 130 110 67 13 102 11 70 10(10) 35(38) 38.3(41.3) 45 90/0.75 90/1.1 90/1.5 110/1.1 45o 45o 170 115 6 - - M10x18(n,8) 230 - - 170 - - 14(n,8) - - 165 130 74 14 125 14 85 12 42 45.3 50 110/1.5 110/2.2 110/3.0 110/4.0 130/1.5 45o 45o 200 120 6 - - M12x21(n,8) 255 - - 180 - - 16(n,8) - - 215 180 81 16 140 15 100 14 45 48.8 60 130/2.2 130/3.0 130/4.0 Size C E F G G1 G3 H I KA KB KP KQ L P R VF VL VS VR VR1 F FB FL F FB FL F FB FL F FB FL 40/0.18 100 121.5 43 183 78 134 50 40 67 76.5 97 7 9 7 110 140 110 95 - 95 71 87 71.5 151 118 85 110 110 50/0.18 120 144 49 193 92 145 60 50 90 87.5 120 9 10 9 125 160 125 110 - 110 85 100 84 161 128 85 110 110 50/0.37 190 154 173 140 85 110 110 63/0.37 144 174 67 205 112 169 72 63 82 99 112 10 11 10 180 200 180 142 - 142 103 110 102 186 153 85 110 110 63/0.55 234 181 203 170 110 120 120 63/0.75 234 181 203 170 110 120 120 75/0.37 172 205 72 223 120 187 86 75 111 - - 13 - - 200 - - 170 - - 112 140 119 198 165 85 110 110 75/0.55 252 198 215 182 110 120 120 75/0.75 252 198 215 182 110 120 120 75/1.1 259.5 207.5 199 177 110 150 - 75/1.5 300.5 227.5 219 197 110 150 - 90/0.55 208 238 74 269 140 215 103 90 111 - - 13 - - 210 - - 200 - - 130 160 135 230 197 110 120 120 90/0.75 269 215 230 197 110 120 120 90/1.1 276.5 224.5 214 192 110 150 - 90/1.5 317.5 244.5 234 212 110 150 - 110/1.1 252.5 295 - 307 155 255 128 110 131 - - 15 - - 280 - - 260 - - 144 200 168 234 212 110 120 - 110/1.5 348 275 254 232 110 150 - 110/2.2 368 291 298 260 110 160 - 110/3.0 368 291 298 260 110 160 - 110/4.0 368 291 298 260 110 160 - 130/1.5 292.5 335 - 368 170 295 148 130 140 - - 15 - - 320 - - 290 - - 155 250 188 274 252 110 150 - 130/2.2 388 311 318 280 110 160 - 130/3.0 388 311 318 280 110 160 - 130/4.0 388 311 318 280 110 160 -
