產品編號：288493414
產品名稱：QXSH型減速機
產品類別：三環減速機
產品型號：QXSH型減速機
尺寸
產品名稱： QXSH型減速機
產品概述：

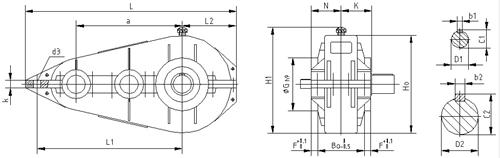

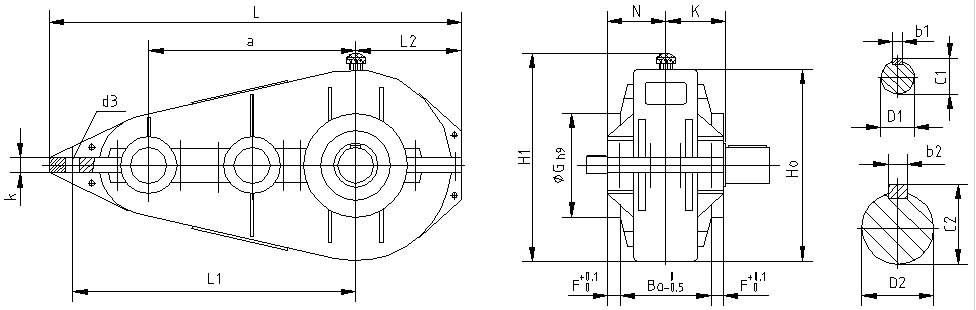

QXSH型減速機外形尺寸，見圖19、表22：
圖19 QXSH型減速機外形尺寸
表22 QXSH型減速機外形尺寸
規
格
中 心 尺 寸
輪 廓 尺 寸
安 裝 尺 寸
其 他 尺 寸
質量
(kg)
a
H0
H1
L
d3
L1
k
G
B0
F
L2
N
K
250
250
245
515
480
18
335
20
150
154
18
140
100
103
69
320
320
310
335
670
24
460
25
160
165
20
183
120
125
127
400
400
376
411
815
30
565
32
190
200
20
215
140
145
211
500
500
466
490
990
36
700
40
220
260
25
250
175
180
334
630
630
606
630
1250
42
870
50
260
280
30
330
210
210
708
注：減速機的軸伸尺寸參見圖18、表21
